NSX EdgeクラスターにおけるBGP(動的ルーティング)設定

2024-03-25 2024-08-30 Toma Fujimoto

概要

Neutrix Cloudと外部のデータセンターやオンプレミス環境を接続するネットワークにおいて、動的ルーティングが利用できるようになりました。

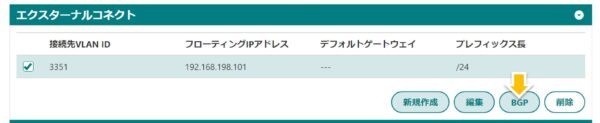

エクスターナルコネクトまたは、個別回線接続を契約いただいた場合に、外部接続ルータに追加されるエクスターナルコネクトメニュー内で接続先VLANに対し、BGP(v4)の設定ができます。

外部接続ルータは、常時UPしている２つのノードで構成されています。

このNode1/Node2に対向する2つのBGPピアの設定を行う事でBGPを構成します。
Node1/2は、Active Standyで動作します。

Standby側のNodeは、受信トラフィックをDropしますので、必ずActive側のNodeを使用するようにBGPピアリングを構成してください。

また、外部接続ルーターNodeは、Active/Standbyの切り替えをユーザが能動的に行うことはできません。

既定で以下のパラメータが設定されます。これらのパラメータは変更できません。

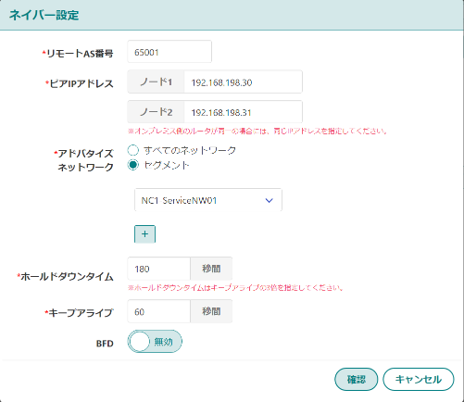

ポータル画面からは、ネイバーとの接続パラメータを設定することができます。対抗側の設定と照合し設定してください。

項目	説明	設定項目
リモートAS番号	NSX Tクラスターの対抗側ルーターが使用するAS番号を指定します。	入力可能値： 1 ～ 4294967295
ピアIPアドレス：ノード1	ピアIPアドレス：ノード1を指定します。	IP アドレス冗長化の為、異なるIPアドレスをご指定下さい。 ※オンプレミス側のルータが1台の場合、同じIPアドレスを指定する事で対応可能
ピアIPアドレス：ノード2	ピアIPアドレス：ノード2を指定します。
アドバタイズネットワーク	アドバタイズするネットワークを指定します。	以下から選択し設定すべてのネットワーク指定したセグメント
ホールドダウンタイム	ホールドダウンタイム(秒間)を指定します。	入力可能値： 3 ～ 65535 標準で 180 が指定されます。 ※ホールドダウンタイムはキープアライブの3倍を指定してください。
キープアライブ	キープアライブ(秒間)を指定します。	入力可能値： 1 ～ 21845 標準で 60 が指定されます。
BFD	BFDを有効にするか選択します。	有効/無効より選択標準で無効が指定されます。
BFDの間隔	BFDの間隔（ミリ秒）を指定します。	入力可能値： 50 ～ 60000 標準で 500 が指定されます。
BFDの障害検出乗数	BFDの障害検出乗数を設定します	入力可能値： 2 ～ 16 標準で 3 が指定されます。
